Açıklama
Teknik parametreler
1. Kapsam
Bu spesifikasyon, lityum iyon şarj edilebilir hücrenin tipini ve boyutunu, performansını, teknik özelliklerini, uyarı ve ikazlarını açıklar. Spesifikasyon yalnızca Zhejiang Xinghai Energy Technology Co., Ltd. tarafından sağlanan HW 38120HP hücresi için geçerlidir.
2. Tanım
2.1 Nominal kapasite:
Nominal kapasite {{0}}Ah, bir hücrenin 25±2,5 OC'de 2,0 V voltaja kadar 2-saat hızında boşaltılması durumunda elde edilen kapasite.
2.2 Standart ücret yöntem:
25±2,5 OC'de, 3C'lik sabit bir akımda 3,65V'a şarj edilir ve daha sonra, şarj edilen akım 0,01C'nin altına düşene kadar 3,65V'luk sabit bir voltajla şarj edilir.
2.3 Standart deşarj yöntem:
25±2,5 OC'de, 5C sabit akımda 2,5 V'ye boşaltılır.
3. Hücre tipi, barkod, itirazırklar ve boyutlar
3.1 Hücre tip
DONANIM 38120HP

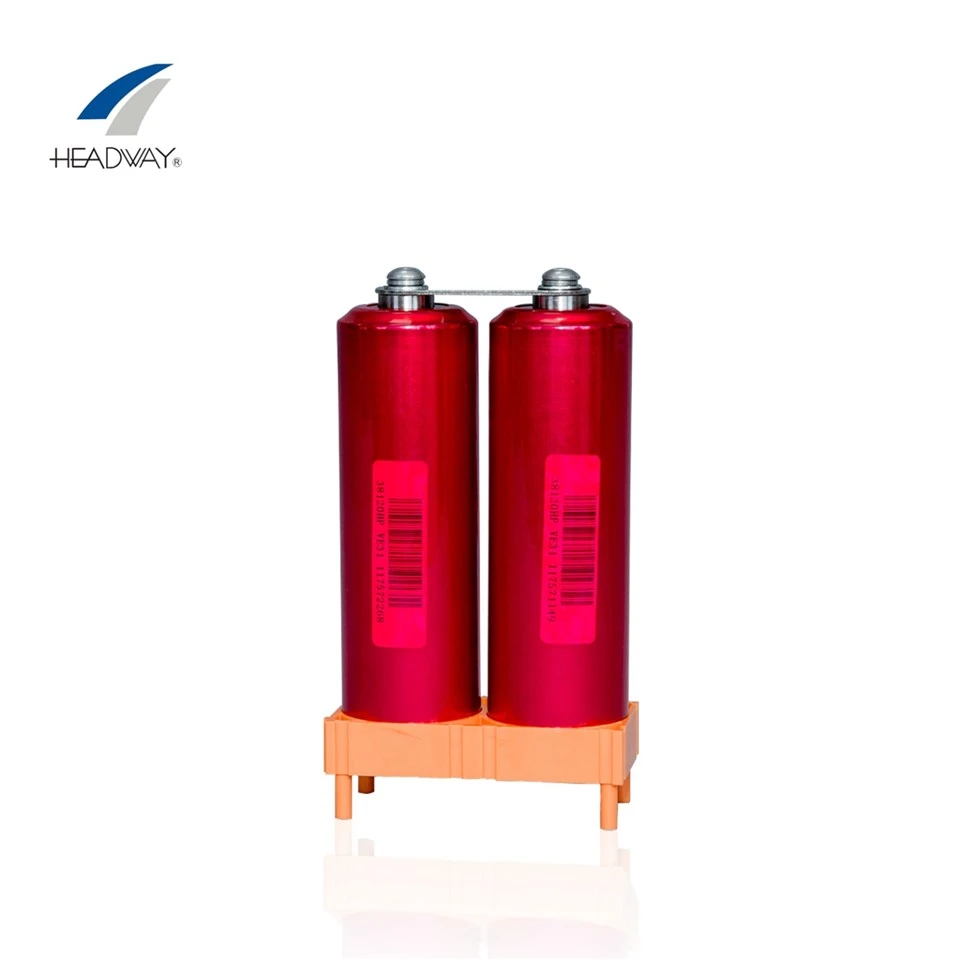

3.2 Hücre barkodu Ve görünüşe
4. Hücre Şartname (taze hücre test edildi en 25 ± 2.5OC, kullanarak standartd aksi belirtilmedikçe şarj ve deşarj)
|
ÖĞE |
ŞARTNAME |
|
Nominal kapasite |
8Ah @ 0.5C |
|
Minimum kapasite |
7,5Ah @ 0,5C |
|
Nominal voltaj |
3.2V |
|
Maksimum Şarj voltajı |
3.65 ±0.05 V |
|
Deşarj bitiş gerilimi |
2.5 ±0.05 V |
|
Şarj akımı |
Standart şarj: 3C Maksimum şarj: T 10 OC'den büyük veya eşit olduğunda 10C Maksimum şarj: 10 OC Büyük veya eşit T 0 OC'den büyük veya eşit olduğunda 3C Maksimum ücret: {{0}}. 0 OC Büyük veya eşit T Büyük veya eşit olduğunda 1C - 10 OC |
|
Deşarj akımı |
Standart deşarj: 5C Maksimum deşarj: 15C Maksimum anlık deşarj: 30C |
|
Önerilen şarj ve deşarj hücresi yüzey sıcaklığı |
Şarj: 0-45 OC Deşarj: -20-60 OC |
|
İzin verilen maksimum şarj ve deşarj hücresi yüzeyi sıcaklık. Şarj etme ve Bu koşullarda boşaltma hücre döngüsü ömrünü kısaltır. |
Şarj: 60 OC Deşarj: 75 OC |
|
Nem aralığı |
0-90%RH (yoğuşmasız) |
|
İç direnç |
4mOhm'dan küçük veya ona eşit (AC Empedans, 1000HZ) |
|
Hücre boyutu |
Yükseklik: 136 mm Maks. Çap: 38,5 mm Maksimum |
|
Ağırlık |
330±5 g |
5. Teknik özellikler
5.1 Elektronik performans (taze hücre testi yapılmıştır) en 25 ± 2.5OC, standart şarj ve aksi belirtilmedikçe tahliye)
|
HAYIR. |
ÖĞE |
KRİTER |
|
|
5.1.1 |
Deşarj oran yetenek |
5C'de deşarj kapasitesi |
7,7Ah'den büyük veya eşit |
|
10C'de boşaltma kapasitesi |
7,6Ah'den büyük veya eşit |
||
|
15C'de boşaltma kapasitesi |
7,2Ah'den büyük veya eşit |
||
|
5.1.2 |
Döngü ömrü |
%100 DOD'da 3000'inci döngünün deşarj kapasitesi |
6,4Ah'den büyük veya ona eşit |
|
5.1.3 |
Yüksek-Düşük sıcaklık deşarj performans (0.5C deşarj) |
- 10 OC'de deşarj kapasitesi |
4,8Ah'den büyük veya eşit |
|
0 OC'de deşarj kapasitesi |
6Ah'den büyük veya ona eşit |
||
|
60 OC'de boşaltma kapasitesi |
7,8Ah'den büyük veya eşit |
||
|
5.1.4 |
Depolamak performans |
28 günlük depolamadan sonra kalan kapasite |
7,6Ah'den büyük veya eşit |
|
28 günlük depolamadan sonra kapasiteyi geri kazanın |
7,84Ah'den büyük veya ona eşit |
5.2 Çevre ve güvenlik cözellikler
|
ÖĞE |
TEST YÖNTEM |
KRİTER |
|
5.2. 1 Üst deşarj |
Akü deşarjının altında kesme noktasına kadar voltaj verin, ardından 0 ile deşarj edin. 1C, kadar Pil voltajı sıfırdır. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.2 Üzeri şarj |
Pil tamamen şarj olduktan sonra aşırı şarj edin bir saat boyunca 0.5C ile. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.3 ters şarj |
Pil 1/6C ile tamamen şarj olduktan sonra ters akım sabit akım şarjı 8h. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.4 130 derece yüksek sıcaklık |
Pil tamamen şarj edildikten sonra pil 3OC ~ 7OC/dk fırına konulur ısıtma hızı, sıcaklık 130 OC'ye yükseldi başlangıç zamanından sonra ve (130 ± 2) OC 1 saat içinde güvenlik sıcaklık aralığı. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.5 Yüksek ve düşük sıcaklık darbe |
Pil tamamen şarj olduğunda rafa kaldırılır. 1 saat boyunca -40 OC'de, ardından 85 OC'de 1 saat rafa kaldırıldı, 32 kez böyle bir döngü yapın, ardından altından çıkarın 6 saat boyunca oda sıcaklığında. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.6 Titreşim |
Pil tamamen şarj olduğunda, pili bir saat boyunca genliği 2 mm, frekansı 10Hz-30Hz olan titreşim masasına koyun. |
Patlama yok, ateş yok, hayır sızıntı, hayır deformasyon. |
|
5.2.7 Serbest düşüş düşüşü |
Pil tamamen şarj olduktan sonra pili bırakın 1.0m yükseklikten sert ahşaba düşmek 20 mm kalınlığında, her yüzey bir kere. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.8 Islatma |
Pil tamamen şarj edildikten sonra pil oda sıcaklığında battı, derinlik olacak 24 saat içinde hücre yüzeyine daldırılmaya tabi tutulur h, daha sonra oda sıcaklığında çıkarın 6 h. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2.9 Ekstrüzyon |
Pil tamamen şarj edildikten sonra pil özel ekipmanla yüzey pil boyutlarına kadar sıkıldı 1 ~ 3 mm olarak değiştirildi. |
Patlama yok, yangın yok |
|
5.2. 10 Kısa devre |
Pil tamamen şarj olduğunda, 50 mΩ'dan fazla olmayan iç direnç aküye pozitif ve pozitif yönde bağlanan teller 1 saat boyunca negatif aşırılıklar. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2. 11 Sabit sıcaklık/hu ortalık/ısı |
Pil tamamen şarj edildikten sonra bağıl nem %90 ~ %95 sabit sıcaklık ve nem kutusu, 48 saat süreyle, ardından odanın altına çıkarın 6 saat boyunca sıcaklık. |
Patlama yok, ateş yok, hayır sızıntı |
|
5.2. 12 Çivi |
Bir çivi (çap: 2,5~5 mm) delinir tam ortasından dikey olarak yüklü hücreler |
Patlama yok, ateş yok, hayır sızıntı |
6. Lityum iyon hücresinin kullanımıyla ilgili uyarı
Hücrenin sızmasını, ısınmasını, patlamasını önlemek için lütfen aşağıdaki önlemlere uyun:
Hücreyi suya batırmayın;
Hücreyi ateş veya ısıtıcı gibi bir ısı kaynağının yakınında kullanmayın ve bırakmayın;
Şarj ederken, özellikle bu amaç için bir hücre şarj cihazı kullanın;
Pozitif ve negatif terminalleri ters çevirmeyin;
Hücreyi ateşe veya ısıtıcıya atmayın;
Hücreyi doğrudan elektrik prizine bağlamayın;
Hücreyi ateşe veya ısıtıcıya atmayın;
Pozitif ve negatif terminali doğrudan metal nesnelere bağlamayın;
Hücreyi kolye, saç tokası gibi metal nesnelerle birlikte taşımayın ve saklamayın; Hücreyi doğrudan lehimlemeyin;
Hücreyi çivi veya başka bir keskin nesneyle delmeyin.
Hücreyi uzun süre düşük SOC ile bırakmayın, uzun süreli depolama için (6 aydan az) hücreyi %50 civarında tutmalıdır. Hücreyi her 6 ayda bir %50 SOC'ye kadar şarj etmelidir.
7.Nakliye
Taşıma sırasında pili şiddetli titreşimden, darbeden, polarizasyondan ve ıslanmadan koruyun.
